Geoceller

Geoceller är ett tredimensionellt markförstärkningssystem som i grunden förändrar hur ballast, betong och växtjord uppträder under last. Genom att fyllningsmaterialet innesluts i en cellstruktur av HDPE ökar geocellerna systemets bärförmåga, minskar differenssättningarna och begränsar ytlig erosion – ofta går det att bygga på svag mark med betydligt mindre ballasttjocklek än med konventionella lösningar.

Kontakta oss Ladda ner broschyr

Produktegenskaper

ViaCons geoceller tillverkas av strukturerade remsor av högdensitetspolyeten (HDPE) som fogas samman med ultraljudssvetsning med jämna mellanrum. Panelerna levereras hopfällda och dras ut på plats till ett tredimensionellt rutnät med bikakestruktur, som därefter förankras i underlaget och fylls med lämpligt material.

Vid belastning ger cellväggarna fyllningen ett sidostöd. Inneslutningen skapar ett passivt mothåll som hindrar fyllningen från att tryckas ut i sidled under vertikallast – i praktiken omvandlas en svag fyllning av ballast eller jord till ett bärande sammansatt lager.

Fyllningsalternativ:

Ballast eller krossad sten

vägar, hårdgjorda ytor, industrigolv

Sand

lägre laster, tillfälliga tillämpningar

Betong

permanenta ytor med tung belastning

Matjord eller humus

slänter som ska vegeteras

Tekniska specifikationer

Egenskap Typiskt intervall
Material Högdensitetspolyeten (HDPE)
Cellhöjd 5–30 cm
Cellstorlek Upp till 400 × 520 mm och större
Sammanfogning Buntband mellan panelerna
Förankring Stålpinnar (horisontella ytor), linor av polymer eller stål förankrade i släntkrönet (slänter)
Perforering Finns för slänter med dräneringsbehov

Slänttillämpningar – teknisk anmärkning

För slänttillämpningar måste geocellpanelerna vara perforerade så att inträngande vatten kan dräneras. Förankringen sker med linor av polymer eller stål som fästs i släntkrönet i stället för med stålpinnar. En geotextil som separationsskikt under panelerna hindrar fyllningen från att vandra ned i undergrunden. Vegeterad matjord som fyllning bygger med tiden upp ett rotsystem i cellerna, vilket ökar systemets stabilitet ytterligare.

Få installationssupport

Huvudsakliga användningsområden:

  • Byggnation och upprustning av tillfälliga och permanenta obundna tillfartsvägar.
  • Byggnation av transportvägar inom gruvdrift, bergtäkter och infrastrukturprojekt.
  • Minskat behov av ballasttjocklek över svag undergrund.
  • Förstärkning och upprustning av undergrund.
  • Förstärkning av bärlager i vägar och beläggningar.
  • Byggnation och efterbehandling av deponiceller.
  • Förstärkning av mark med låg bärighet under konstruktioner.
  • Ytskydd av slänter med vegeterad fyllning.
  • Stödmurssystem.

Kompletterande produkter

Geoceller används ofta tillsammans med:

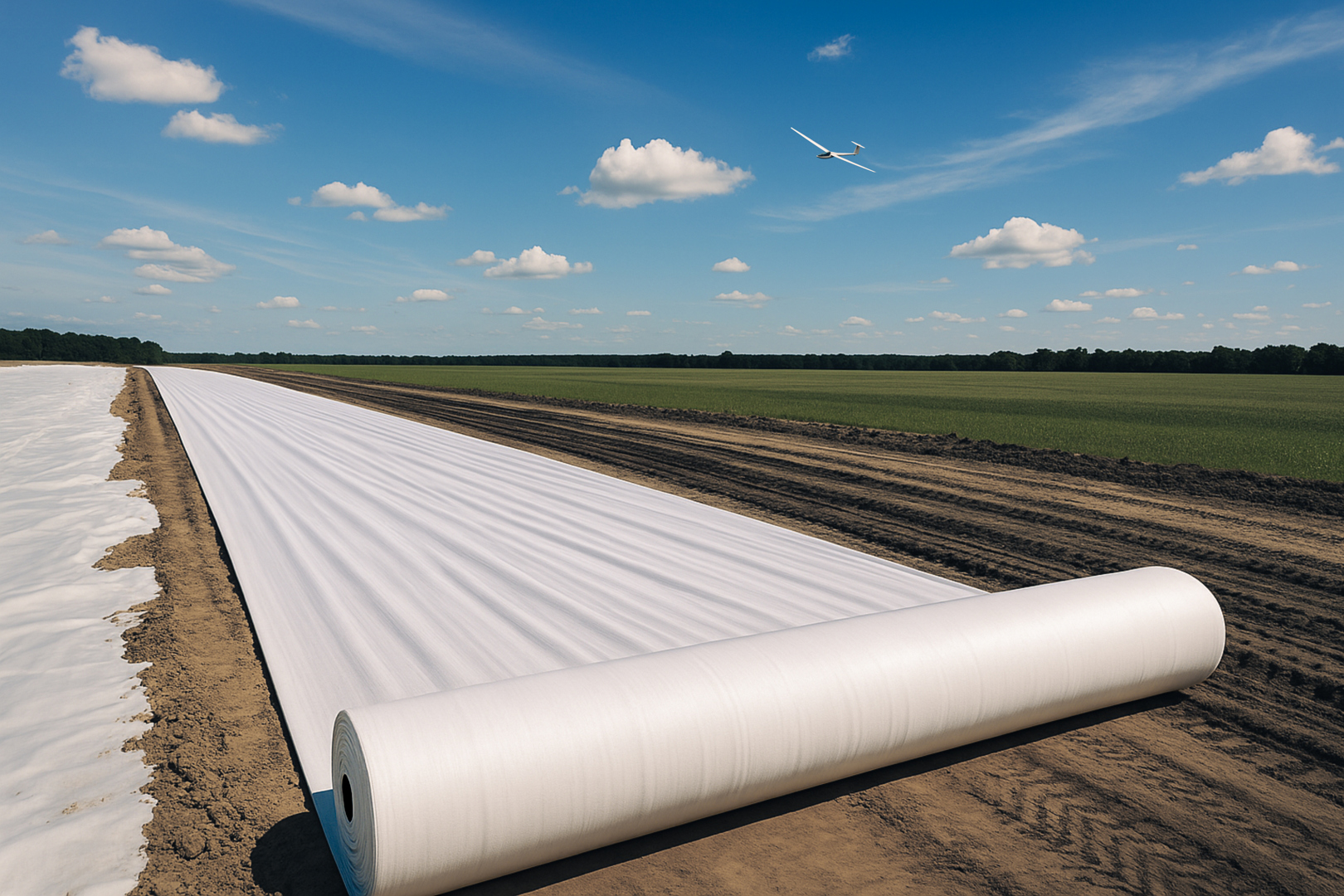

Icke-vävd geotextil

Nödvändigt separationsskikt under geoceller i alla tillämpningar.

Läs mer

Vävd geotextil

Vid högre krav på separation mot undergrunden eller större bidrag till bärförmågan.

Läs mer

Geonät

Används tillsammans med geoceller där både tredimensionell inneslutning och armering i planet krävs.

Läs mer
